特點與技術參數
主要特點
Wave inspector® 控制功能，輕松導航和自動搜索波形數據
高級觸發套件，標配可視觸發和搜索
53 種自動測量，可供選擇的濾波功能、波形數學運算和FFT 分析
波形直方圖、眼圖、TIE（抖動/定時）測量和分析
使用 MATLAB、Visual Studio 和 Excel 進行用戶可定義的數學運算
選配內存分析、高級抖動、串行數據、功率和寬帶 RF
主要協議特點
中速（100 Mb/s 至 1 Gb/s）總線的觸發和解碼選項
低速 (<10 Mb/s) 總線的觸發和解碼選項
USB2.0、以太網、USB 電源、MOST、BroadR-Reach 的一致性測試選項
在通信、計算和視頻標配上進行模板測試
技術參數
2 GHz、1 GHz、500 MHz、350 MHz 四種帶寬型號
一條或兩條通道上高達 10 GS/s 的實時采樣率，所有通道上高達 5 GS/s 的采樣率
MultiView zoom™ 高達 250 M 點記錄長度
FastAcq® 采集技術，>250,000 wfm/s 的最大波形捕獲速率
FastFrame™ 分段存儲器采集模式，段數高達 290,000 個，>310,000 波形/秒的捕獲速率
標配 10 MΩ 無源電壓探頭，提供了 <4 pF 電容負荷及500 MHz 或 1 GHz 模擬帶寬
使用 HiRes 采樣時垂直分辨率 >11 位
用戶可以選擇帶寬極限和 DSP 濾波器，降低噪聲，提高低頻測量精度
混合信號設計和分析（MSO 系列）
16 條數字通道（用戶可升級）
MagniVu™ 高速采集技術，在數字通道上提供了 60.6 ps的精細定時分辨率
并行總線自動觸發、解碼和搜索
每條通道單獨設置門限
| 型號 | 帶寬 | 采樣率 | 記錄深度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|---|
| DPO5034B | 350M | 5GS/s | 25-125M | 4 | |
| DPO5054B | 500M | 5GS/s | 25-125M | 4 | |
| MSO5034B | 350M | 5GS/s | 25-125M | 4 | 16 |
| MSO5054B | 500M | 5GS/s | 25-125M | 4 | 16 |
| DPO5104B | 1GHz | 5-10GS/s | 25-125M | 4 | |
| DPO5204B | 2GHz | 5-10GS/s | 25-125M | 4 | |
| MSO5104B | 1GHz | 5-10GS/s | 25-125M | 4 | 16 |
| MSO5204B | 2GHz | 5-10GS/s | 25-125M | 4 | 16 |
相似產品推薦

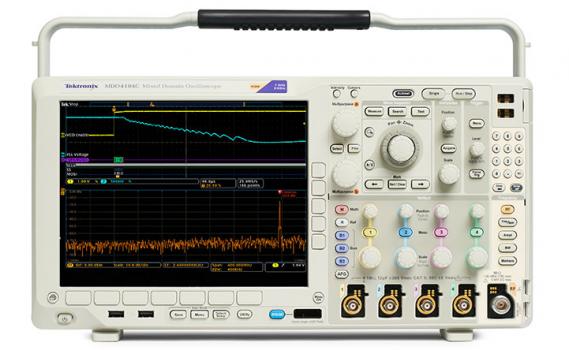

- MDO4000C系列混合示波器美國泰克（Tektronix）
可以量身定制的、可以全面升級的六合一集成示波器，同步查 看模擬信號、數字信號和RF 信號

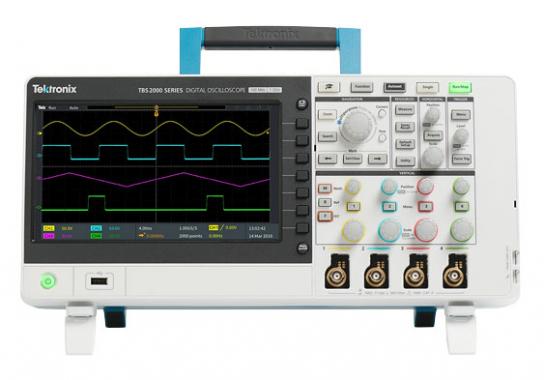

- TBS2000系列數字示波器美國泰克（Tektronix）
TBS2000是第一款通過USB Wi-Fi加密狗提供Wi-Fi支持的示波器

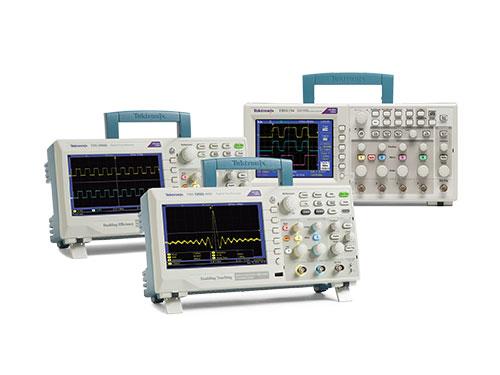

- TBS1000系列數字存儲示波器美國泰克（Tektronix）
